Motores Elétricos Corrente Alternada

A ASTEN fabrica motores elétricos especiais sob encomenda para atender projetos específicos dos seus clientes e para aplicação nos produtos motorizados de sua fabricação, entretanto algumas linhas de motores elétricos de corrente alternada destacaram-se pela preferência do mercado e passaram a ser catalogadas como produtos “standard” de linha, oferecendo uma alternativa para aqueles que procuram motores de pequeno porte de alta qualidade e que não são habitualmente encontrados no mercado tradicional. São motores de indução com rotor de gaiola trifásicos e monofásicos, serie MAV-50.

Motores CA Série MAV-50

São pequenos motores trifásicos e monofásicos, fechados, com ventilação externa (TFVE) e que tem altura da base até o centro do eixo de 50mm. São normalmente fabricados nas formas construtivas B34 e B14. Os motores monofásicos utilizam capacitor permanente, e são fabricados para 110/220V, 50 e 60Hz com 2 ou 4 pólos.

Sob encomenda podem ser feitos em outras formas construtivas. São destinados ao uso geral em pequenas máquinas e equipamentos para serviço contínuo.

Opcionais

Os motores de série MAV 50 podem ser fornecidos com as seguintes características opcionais:

  • Eixo Duplo;
  • Terminal de Aterramento;
  • Proteção Térmica.

Estes itens opcionais são fornecidos mediante encomenda e em lotes econômicos de produção, estando sujeitos a quantidade mínima.

Capacitor Permanente

Os motores monofásicos de capacitor permanente caracterizam-se pelo baixo conjugado de partida, rendimento médio e alto fator de potência.

O enrolamento auxiliar fica permanentementee energizado, sendo que o capacitor cria condições de fluxo semelhantes as condições encontradas nos motores trifásicos, fazendo aumentar o conjugado máximo, o rendimento e o fator de potência.

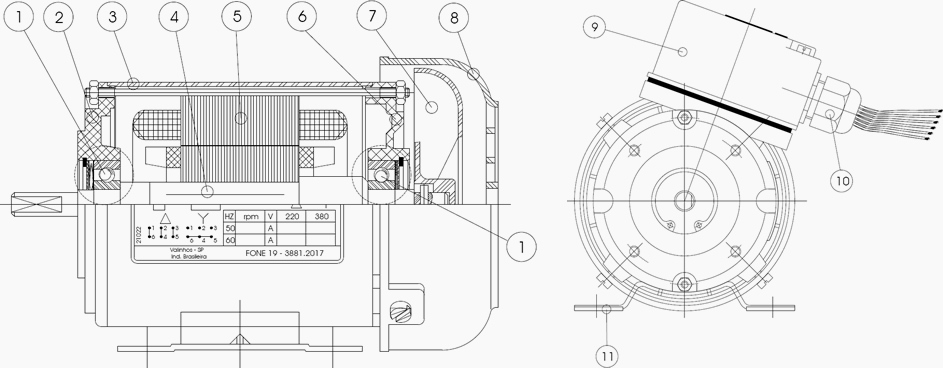

Nomenclatura

1 - Rolamento
2 - Tampa Dianteira
3 - Carcaça do Motor
4 - Eixo Rotor
5 - Estator Bobinado
6 - Tampa Traseira
7 - Palheta de Ventilação
8 - Tampa Protetora
9 - Caixa de Ligação
10 - Prensa Cabos
11 - Base do Motor

Motores Elétricos - Trifásico

Item Código Potência Polos RPM Rede Tensão V Frequência
(hz)		 Corrente
Ampéres		 Fator Cos fi Fator Serviço Grau de Proteção Classe de Isolução Forma Construtiva Flange Ø mm Eixo Ø mm Peso
(Kg)
W cv
Código Potência
(W)		 Pólos RPM Tensão
(V)
01 72.100.058 90 0,12 2 3240 Trifásico 220 / 380 50 / 60 0,49 / 0,29 0,77 1,15 IP 55 F 56B14 80 9 4,5
02 72.100.050 90 0,12 4 1780 Trifásico 220 / 380 50 / 60 0,57 / 0,33 0,72 1,15 IP 55 F 56B14 80 9 4,0
03 72.100.059 120 0,16 2 3240 Trifásico 220 / 380 50 / 60 0,63 / 0,37 0,78 1,15 IP 55 F 56B14 80 9 6,0
04 72.100.076 90 0,12 4 1780 Trifásico 220 / 380 50 / 60 0,57 / 0,33 0,72 1,15 IP 55 F 56B5 120 9 4,7
05 72.100.051 120 0,16 4 1572 Trifásico 220 / 380 50 / 60 0,77 / 0,44 0,72 1,15 IP 55 F 56B14 80 9 4,5
06 72.100.056 180 0,25 2 3264 Trifásico 220 / 380 50 / 60 1,08 / 0,62 0,80 1,00 IP 55 F 63B14 90 11 4,5
07 72.100.069 180 0,25 2 3264 Trifásico 220 / 380 50 / 60 1,08 / 0,62 0,80 1,00 IP 55 F 63B5 140 11 4,5
08 72.100.070 180 0,25 4 1572 Trifásico 220 / 380 50 / 60 1,08 / 0,62 0,73 1,15 IP 55 F 63B5 140 11 4,7
09 72.100.052 180 0,25 4 1572 Trifásico 220 / 380 50 / 60 1,08 / 0,62 0,73 1,15 IP 55 F 63B14 90 11 4,7
10 72.100.060 250 0,33 2 3264 Trifásico 220 / 380 50 / 60 1,19 / 0,69 0,81 1,15 IP 55 F 63B14 90 11 4,7
11 72.100.053 250 0,33 4 1608 Trifásico 220 / 380 50 / 60 1,36 / 0,74 0,74 1,15 IP 55 F 63B14 90 11 6,0
12 72.100.074 250 0,33 2 3264 Trifásico 220 / 380 50 / 60 1,19 / 0,69 0,81 1,15 IP 55 F 63B5 140 11 4,7
13 72.100.068 250 0,33 4 1750 Trifásico 220 / 380 50 / 60 1,36 / 0,79 0,74 1,15 IP 55 F 63B5 140 11 6,0
14 72.100.061 370 0,50 2 3036 Trifásico 220 / 380 50 / 60 1,74 / 1,00 0,81 1,15 IP 55 F 71B14 105 14 6,0
15 72.100.054 370 0,50 4 1608 Trifásico 220 / 380 50 / 60 1,93 / 1,12 0,75 1,15 IP 55 F 71B14 105 14 6,3
16 72.100.072 370 0,50 4 1608 Trifásico 220 / 380 50 / 60 1,93 / 1,12 0,75 1,15 IP 55 F 71B5 160 14 6,3
17 72.100.062 550 0,75 2 3348 Trifásico 220 / 380 50 / 60 2,38 / 1,38 0,82 1,15 IP 55 F 71B14 105 14 6,3
18 72.100.071 550 0,75 2 3348 Trifásico 220 / 380 50 / 60 2,38 / 1,38 0,82 1,15 IP 55 F 71B5 160 14 6,3
19 72.100.055 550 0,75 4 1668 Trifásico 220 / 380 50 / 60 2,70 / 1,55 0,75 1,15 IP 55 F 71B14 105 14 10,0
20 72.100.075 550 0,75 4 1668 Trifásico 220 / 380 50 / 60 2,70 / 1,55 0,75 1,15 IP 55 F 71B5 160 14 4,7

Motores Elétricos - Monofásico

Item Código Potência Polos RPM Rede Tensão V Frequência
(hz)		 Corrente
Ampéres		 Fator Cos fi Fator Serviço Grau de Proteção Classe de Isolução Forma Cons. Flange Ø mm Eixo Ø mm Capacitor
MF x V		 Peso
(Kg)
W cv
Código Potência
(W)		 Pólos RPM Tensão
(V)
21 72.100.063 180 0,25 2 3348 Monofásico 220 50 / 60 1,37 0,92 1,15 IP 55 B 63B14 90 11 4 x 450 4,8
22 72.100.077 180 0,25 2 3348 Monofásico 220 50 / 60 1,37 0,92 1,15 IP 55 B 63B5 140 11 6 x 450 4,8
23 72.100.057 180 0,25 4 1668 Monofásico 220 50 / 60 1,54 0,90 1,00 IP 55 B 63B14 90 11 6 x 450 4,7
24 72.100.078 180 0,25 4 1668 Monofásico 220 50 / 60 1,54 0,90 1,00 IP 55 B 63B5 140 11 6 x 450 4,7
25 72.100.064 250 0,33 2 3348 Monofásico 220 50 / 60 1,84 0,92 1,15 IP 55 B 63B14 90 11 5 x 450 5,2
26 72.100.065 250 0,33 4 1680 Monofásico 220 50 / 60 2,02 0,92 1,15 IP 55 B 71B14 105 14 8 x 450 6,2
27 72.100.066 370 0,50 2 3550 Monofásico 220 50 / 60 2,73 0,92 1,15 IP 55 B 71B14 105 14 10 x 450 6,2
28 72.100.067 370 0,50 4 1680 Monofásico 220 50 / 60 2,95 0,92 1,15 IP 55 B 71B14 105 14 10 x 450 6,7

Motores Elétricos Corrente Alternada - Monofásico - MAV 50

Item Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)		 Forma Construtiva Rede Frequência
(Hz)		 Corrente Ampéres
60 Hz		 Capacitor
MFD x VCA		 Conjugado Nominal
(N.m)		 Conjugado Partida
(N.m)		 Peso
(kg)
Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)
01 28057 MAV 50 20 4 1380 / 1650 110 / 220 B - 34 - Com Base / Com Flange Monofásico 50 / 60 0,50 / 0,38 07 x 250 0,14 / 0,11 0,06 / 0,06 2,3
02 28058 MAV 50 20 4 1380 / 1650 110 / 220 B - 14 - Sem Base / Com Flange Monofásico 50 / 60 0,50 / 0,32 07 x 250 0,14 / 0,11 0,06 / 0,06 2,3
03 28059 MAV 50 30 4 1310 / 1600 110 / 220 B - 34 - Com Base / Com Flange Monofásico 50 / 60 0,45 / 0,52 10 x 250 0,20 / 0,16 0,17 / 0,17 2,8
04 28060 MAV 50 30 4 1310 / 1600 110 / 220 B - 14 - Sem Base / Com Flange Monofásico 50 / 60 0,45 / 0,52 10 x 250 0,20 / 0,16 0,17 / 0,17 2,8
05 28061 MAV 50 60 2 2800 / 3370 110 / 220 B - 34 - Com Base / Com Flange Monofásico 50 / 60 1,00 / 0,60 14 x 250 0,20 / 0,17 0,10 / 0,10 2,4
06 28062 MAV 50 60 4 2800 / 3370 110 / 220 B - 14 - Sem Base / Com Flange Monofásico 50 / 60 1,00 / 0,60 14 x 250 0,20 / 0,17 0,10 / 0,10 2,4
07 28063 MAV 50 90 2 2800 / 3410 110 / 220 B - 34 - Com Base / Com Flange Monofásico 50 / 60 1,35 / 0,80 20 x 250 0,25 / 0,30 0,15 / 0,15 2,6
08 28064 MAV 50 90 2 2800 / 3410 110 / 220 B - 14 - Sem Base / Com Flange Monofásico 50 / 60 1,35 / 0,80 20 x 250 0,25 / 0,30 0,15 / 0,15 3,0

Motores Elétricos Corrente Alternada - Trifásico - MAV 50

Item Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)		 Forma Construtiva Rede Frequência
(Hz)		 Corrente Ampéres
60 Hz		 Conjugado Nominal
(N.m)		 Conjugado Partida
(N.m)		 Peso
(kg)
Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)
09 28070 MAV 50 35 4 1370 / 1660 220 / 380 B - 34 - Com Base / Com Flange Trifásico 50 / 60 0,46 / 0,27 0,24 / 0,20 0,64 / 0,51 2,4
10 28071 MAV 50 35 4 1370 / 1660 220 / 380 B - 14 - Sem Base / Com Flange Trifásico 50 / 60 0,46 / 0,27 0,24 / 0,20 0,64 / 0,51 2,4
11 28072 MAV 50 45 4 1370 / 1660 220 / 380 B - 34 - Com Base / Com Flange Trifásico 50 / 60 0,50 / 0,30 0,31 / 0,26 0,87 / 0,67 3,0
12 28073 MAV 50 45 4 1370 / 1660 220 / 380 B - 14 - Sem Base / Com Flange Trifásico 50 / 60 0,50 / 0,30 0,31 / 0,26 0,87 / 0,67 3,0
13 28074 MAV 50 80 2 2790 / 3370 220 / 380 B - 34 - Com Base / Com Flange Trifásico 50 / 60 0,36 / 0,32 0,27 / 0,70 0,90 / 0,70 2,4
14 28075 MAV 50 80 2 2790 / 3370 220 / 380 B - 14 - Sem Base / Com Flange Trifásico 50 / 60 0,36 / 0,32 0,27 / 0,22 0,90 / 0,70 2,4
15 28076 MAV 50 120 2 2810 / 3370 220 / 380 B - 34 - Com Base / Com Flange Trifásico 50 / 60 0,42 / 0,36 0,41 / 0,34 1,20 / 1,00 3,0
16 28077 MAV 50 120 2 2810 / 3370 220 / 380 B - 14 - Sem Base / Com Flange Trifásico 50 / 60 0,42 / 0,36 0,41 / 0,34 1,20 / 1,00 3,0

Motores Elétricos Corrente Alternada - Trifásico - MAV 63

Item Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)		 Forma Construtiva Rede Frequência
(Hz)		 Corrente Ampéres
60 Hz		 Conjugado Nominal
(N.m)		 Conjugado Partida
(N.m)		 Peso
(kg)
Código Modelo Potência
(W)		 Pólos rpm Tensão
(V)
17 28537 MAV 63 180 2 3350 220 / 380 B 3 - Com Base Trifásico 60 0,95 / 0,54 0,52 4,30 / 2,48 4,3
18 28538 MAV 63 180 2 3350 220 / 380 B 5 - Com Flange Trifásico 60 0,95 / 0,54 0,52 4,30 / 2,48 4,5
19 28535 MAV 63 180 4 1680 220 / 380 B 3 - Com Base Trifásico 60 1,10 / 0,65 1,02 4,20 / 2,40 4,3
20 28536 MAV 63 180 4 1680 220 / 380 B 5 - Com Flange Trifásico 60 1,10 / 0,65 1,02 4,20 / 2,40 4,5
21 28541 MAV 63 250 2 3340 220 / 380 B 3 - Com Base Trifásico 60 1,15 / 0,67 0,70 7,50 / 4,33 4,9
22 28542 MAV 63 250 2 3440 220 / 380 B 5 - Com Flange Trifásico 60 1,15 / 0,67 0,70 7,50 / 4,33 5,0
23 28539 MAV 63 250 4 1720 220 / 380 B 3 - Com Base Trifásico 60 1,45 / 0,85 1,40 5,40 / 3,10 4,9
24 28540 MAV 63 250 4 1720 220 / 380 B 5 - Com Flange Trifásico 60 1,45 / 0,85 1,40 5,40 / 3,10 5,0

Motores Monofásicos - IMX

Item Código Potência Número de Polos rpm Rede Tensão V Freq.
(Hz)		 Corrente Ampéres Fator Cos fi Fator Serviço Rend.
%		 Forma Construtiva Flange Ø mm Eixo Ø mm Peso
(Kg)
W cv 50Hz
220V		 60Hz
220V
Código Potência
(W)		 Pólos rpm Tensão
(V)
01 63.50.2.016-1 120 0,16 2 2660 / 3300 Monofásico 220 50 / 60 1,30 1,10 0,98 1 50,7 63 B14 / C-DIN 90 11 4,0
02 63.50.4.016-1 120 0,16 4 1400 / 1690 Monofásico 220 50 / 60 1,20 0,95 0,91 1 67,0 63 B14 / C-DIN 90 11 4,2
03 63.60.2.025-1 180 0,25 2 2560 / 3240 Monofásico 220 50 / 60 1,70 1,45 0,98 1 59,0 63 B14 / C-DIN 90 11 4,5
04 63.60.4.025-1 180 0,25 4 1350 / 1630 Monofásico 220 50 / 60 1,45 1,35 0,99 1 63,0 63 B14 / C-DIN 90 11 4,6
05 63.80.2.033-1 250 0,33 2 2550 / 3260 Monofásico 220 50 / 60 2,40 1,95 0,98 1 59,0 63 B14 / C-DIN 90 11 5,4
06 63.80.4.033-1 250 0,33 4 1220 / 1660 Monofásico 220 50 / 60 2,30 2,15 0,87 1 61,0 63 B14 / C-DIN 90 11 5,5

Motores Trifásicos - IMX

Item Código Potência Número de Polos rpm Rede Tensão V Freq.
(Hz)		 Corrente Ampéres Fator Cos fi Fator Serviço Rend.
%		 Forma Construtiva Flange Ø mm Eixo Ø mm Peso
(Kg)
W cv 50Hz
220V/380V		 60Hz
220V/380V
Código Potência
(W)		 Pólos rpm Tensão
(V)
01 63.40.2.016-3 120 0,16 2 2780 / 3400 Trifásico 220 / 380 50 / 60 0,75 / 0,45 0,70 / 0,40 0,77 1 62,0 63 B14 / C-DIN 90 11 3,6
02 63.40.4.016-3 120 0,16 4 1400 / 1650 Trifásico 220 / 380 50 / 60 0,75 / 0,60 0,65 / 0,50 0,74 1 66,0 63 B14 / C-DIN 90 11 3,7
03 63.50.2.025-3 180 0,25 2 2870 / 3420 Trifásico 220 / 380 50 / 60 1,40 / 0,80 1,00 / 0,50 0,75 1 65,6 63 B14 / C-DIN 90 11 4,0
04 63.50.4.025-3 180 0,25 4 1400 / 1650 Trifásico 220 / 380 50 / 60 1,50 / 1,20 1,00 / 0,80 0,76 1 69,5 63 B14 / C-DIN 90 11 4,2
05 63.60.2.033-3 250 0,33 2 2870 / 3420 Trifásico 220 / 380 50 / 60 1,70 / 0,90 1,20 / 0,60 0,77 1 69,5 63 B14 / C-DIN 90 11 4,5
06 63.60.4.033-3 250 0,33 4 1400 / 1650 Trifásico 220 / 380 50 / 60 1,90 / 1,50 1,30 / 1,00 0,77 1 73,4 63 B14 / C-DIN 90 11 4,6
07 63.80.2.050-3 370 0,50 2 2710 / 3380 Trifásico 220 / 380 50 / 60 1,80 / 1,10 1,55 / 0,85 0,88 1 73,4 63 B14 / C-DIN 90 11 5,4

Acessórios - Bases de fixação (Pés)

Item Código Descrição
Item Código Descrição
29 72.500.806 Base para Motor Carcaça 56
30 72.500.807 Base para Motor Carcaça 63
31 72.500.808 Base para Motor Carcaça 71
