Motores Elétricos Corrente Contínua

Motores Elétricos de Corrente Contínua, são motores que devem ser alimentados por uma fonte apropriada de Corrente Contínua. O advento dos conversores tiristorizados, tornou o motor de Corrente Contínua altamente vantajosos em relação aos motores de corrente alternada, onde há a necessidade de altos conjuntos ou grande variação de velocidade.

Os motores ASTEN de corrente contínua são do tipo excitação independente. Os motores menores são de imãs permanentes.

A grande vantagem do motor CC de excitação independente, é manter constantes as suas características de velocidade, mesmo com variação de carga, bem como sua velocidade e torque constante. Estas características fazem do motor de excitação independente o motor ideal para variação de velocidade.

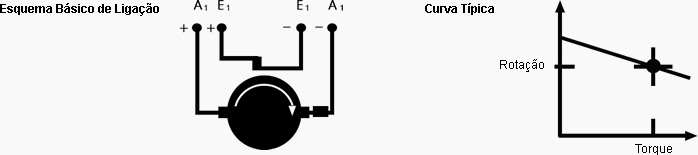

O esquema básico de ligação bem como sua curva típica de velocidade em relação ao torque, estão representados abaixo:

Nos motores de excitação independente, normalmente mantendo-se fixa a tensão do campo e variando-se a da armadura, consegue-se obter características de potência e rotação variável mantendo-se constante o torque. É sobre este princípio que operam os conversores estáticos.

Os motores de imã permanente são um caso particular de motor de excitação independente, no qual o enrolamento do campo é substituído por segmentos de pó sinterizado de ferrite, associados com minérios de terras raras que após magnetizados, geram um fluxo magnético do campo fixo, podendo portanto serem igualmente operados por conversores eletrônicos atuando apenas na armadura.

No caso de serem acionados através de conversores estáticos, os cuidados na especificação dos motores.

devem abranger também estes equipamentos, devendo os mesmos estarem perfeitamente compatibilizados em termos de corrente tensão e recursos exigidos para o acionamento da carga.

Os motores de corrente contínua fabricados pela ASTEN, são motores abertos com grau de proteção IP22 e isolação Classe F.

Motor CC - Seleção

Para uma correta seleção de um motor CC, é necessário conhecer além dos pontos citados a rotação ou faixa de rotação que serão utilizadas é conseqüentemente a potência. Em seguida é preciso compatibilizar o motor com a fonte de corrente contínua.

São motores de corrente contínua do tipo shunt (excitação independente) com potências de 1/8 Cv até 1,0 Cv - (90W a 736W) normalizados conforme ABNT/IEC para uso geral. São apresentados nas Normas B34 e B14 como produtos standard. Outras formas construtívas poderão ser fabricadas sob encomenda e podem ser produzidos nas carcaças C56,C63 e C80.

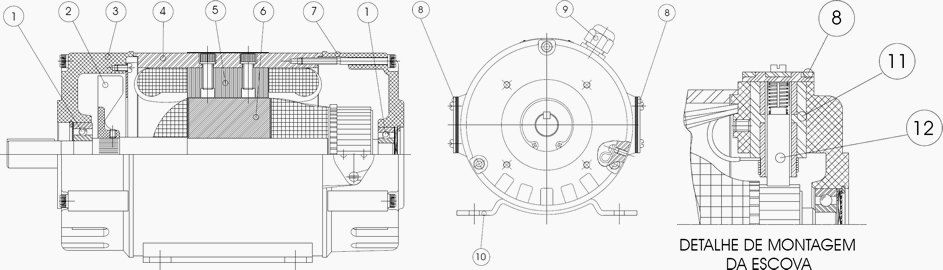

Nomenclatura

1 - Rolamento
2 - Palheta de Ventilação
3 - Tampa Dianteira
4 - Carcaça do Motor

5 - Excitação (Campo)
6 - Eixo Rotor (Armadura ou Induzido)
7 - Tampa Traseira
8 - Tampa de Acesso às Escovas

9 - Prensa Cabos
10 - Base do Motor
11 - Porta Escova
12 - Escova

Item	Código	Modelo	Potência (W)	rpm	Tensão Campo (VCC)	Carcaça (ABNT)	Forma Construtiva	Tensão Armadura (VCC)	Conjugado Nominal (N.m)	Corrente Excitação A	Corrente Armadura B	Corrente Partida (IP) A	Conjugado Partida (N.m)	Peso (kg)
01	28094	MCC - C56	090	4000	090	56	B - 14 - Sem Base / Com Flange	90	0,21	0,30	01,80	022	02,8	04,3
02	28086	MCC - C56	090	4000	090	56	B - 34 - Com Base / Com Flange	90	0,21	0,30	01,80	022	02,8	04,3
03	28095	MCC - C56	090	4000	180	56	B - 14 - Sem Base / Com Flange	180	0,21	0,20	00,90	014	02,5	04,3
04	28087	MCC - C56	090	4000	180	56	B - 34 - Com Base / Com Flange	180	0,21	0,20	00,90	014	02,5	04,3
05	28096	MCC - C63	180	3000	090	63	B - 14 - Sem Base / Com Flange	90	0,59	0,25	03,00	039	04,2	06,3
06	28082	MCC - C63	180	3000	090	63	B - 34 - Com Base / Com Flange	90	0,59	0,25	03,00	039	04,2	06,3
07	28083	MCC - C63	250	4000	180	63	B - 34 - Com Base / Com Flange	180	0,58	0,13	01,60	023	04,2	06,3
08	28107	MCC/R-2 C63	180	3000	090	63	Com Flange para Redutor	90	0,59	0,25	03,00	039	04,2	05,8
09	28108	MCC/R-2 C63	180	3000	180	63	Com Flange para Redutor	180	0,59	0,13	01,60	023	04,2	06,2
10	28098	MCC - C63	250	4000	090	63	B - 14 - Sem Base / Com Flange	90	0,58	0,18	04,10	058	04,7	06,2
11	28084	MCC - C63	250	4000	090	63	B - 34 - Com Base / Com Flange	90	0,58	0,18	04,10	058	04,7	06,2
12	28099	MCC - C63	250	4000	180	63	B - 14 - Sem Base / Com Flange	180	0,58	0,13	02,00	034	04,2	06,2
13	28110	MCC - C63	250	4000	180	63	B - 34 - Com Base / Com Flange	180	0,58	0,13	02,00	034	04,8	06,2
14	28088	MCC - C80	370	3000	090	80	B - 34 - Com Base / Com Flange	90	1,18	0,08	05,60	041	08,0	14,0
15	28111	MCC/R-2 C80	370	3000	090	80	Com Flange para Redutor	90	1,18	0,08	05,80	041	08,0	13,5
16	28100	MCC - C80	370	3000	090	80	B - 14 - Sem Base / Com Flange	90	1,80	0,08	05,60	041	08,0	12,8
17	28101	MCC - C80	370	3000	180	80	B - 14 - Sem Base / Com Flange	180	1,18	0,24	03,10	033	08,0	12,8
18	28112	MCC/R-2 C80	370	3000	180	80	Com Flange para Redutor	180	1,18	0,24	03,10	033	08,0	12,5
19	28102	MCC - C80	550	3000	090	80	B - 14 - Sem Base / Com Flange	90	1,75	0,65	08,10	106	23,0	14,0
20	28090	MCC - C80	550	3000	090	80	B - 34 - Com Base / Com Flange	90	1,75	0,65	08,10	106	23,0	14,0
21	28114	MCC/R-2 C80	550	3000	090	80	Com Flange para Redutor	90	1,75	0,65	08,10	106	23,0	14,0
22	28103	MCC - C80	550	3000	180	80	B - 14 - Sem Base / Com Flange	180	1,75	0,40	03,80	062	23,0	14,0
23	28104	MCC - C80	750	3000	090	80	B - 14 - Sem Base / Com Flange	90	2,39	0,35	11,50	160	37,0	14,0
24	28092	MCC - C80	750	3000	090	80	B - 34 - Com Base / Com Flange	90	2,39	0,35	11,50	160	37,0	15,0
25	28116	MCC/R-2 C80	750	3000	090	80	Com Flange para Redutor	90	2,39	0,35	11,50	160	37,0	14,0
26	28105	MCC - C80	750	3000	180	80	B - 14 - Sem Base / Com Flange	180	2,39	0,30	05,40	120	36,0	15,0
27	28093	MCC - C80	370	3000	180	80	B - 34 - Com Base / Com Flange	180	2,39	0,30	05,40	120	36,0	15,0
Item	Código	Modelo	Potência (W)	rpm	Tensão Campo (VCC)	Carcaça (ABNT)	Forma Construtiva	Tensão Armadura (VCC)	Conj. Nominal (C.n) N.m	Corrente Excitação A	Corrente Armadura B	Corrente Partida (IP) A	Conj. Partida (C.p) N.m	Peso (kg)
