Motores Elétricos Corrente Contínua Ímã Permanente

Os motores e motorredutores da série MIP-50 são de corrente contínua, onde o campo ou excitação, é feita com imãs permanentes, tornando essa linha de construção mecânica bem compacta, adequados para o uso onde os espaços são reduzidos.

Encontram aplicações em equipamentos onde são necessários o controle, o ajuste e a variação da velocidade (rpm) em aplicações industriais.

São construidos nas potências de 60W, 110W e 200W (sob consulta podem ser fornecidos outras potências) velocidades padrões de 2000, 3000, 4000 rpm.

Devido a inexistência de campo enrolado, não há perdas por efeito joule nesses enrolamentos, fazendo com que esses motores apresentem alto rendimento, baixo custo e baixa manutenção.

Os imãs permanentes impõem fluxo magnético constante, e não há saturações, esses motores tem características de velocidade proporcionais à tensão de armadura, bem como o conjugado proporcionado à corrente de armadura.

O acionamento desses motores é feito através de conversores CA/CC, modelo Beta fabricado pela ASTEN que forma um conjunto com excelente desempenho com alto conjugado de partida, controle de velocidade, proteção e baixo custo operacional.

Foram projetados no conceito de longa vida útil, nas versões de proteção aberta (IP-20) e fechada (IP-54), os rolamentos são blindados com lubrificação permanente. Nas aplicações por polias, onde aparecem esforços adicionais nos mancais e eixo, recomendamos consultar a aplicação com nossa equipe técnica para a verificação da configuração mais adequada.

Os motores de imã permanente possuem melhor torque de partida. O campo é formado por imãs permanentes que dispensam a corrente de excitação. São fabricados nas formas construtivas B34 e B14. Outras formas poderão ser fabricadas sob encomenda.

Observações Importantes

Evitar dar pancadas ou marteladas na carcaça do motor, para não danificar os imãs.

Acionar os motores sempre com conversor AC/DC adequado, com limitador de corrente, para evitar a desmagnetização do imã.

A desmagnetização do imã pode ocorrer também com um pulso elevado de corrente ou se atingir uma temperatura muito elevada.

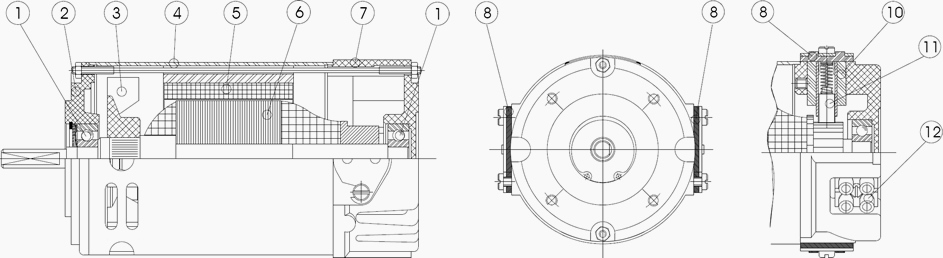

Nomenclatura

1 - Rolamento
2 - Tampa Dianteira
3 - Palheta de Ventilação
4 - Carcaça do Motor

5 - Excitação (Campo) de Ímã Permanente
6 - Eixo Rotor (Armadura ou Induzido)
7 - Tampa Traseira
8 - Tampa de Acesso às Escovas

9 - Base do Motor
10 - Porta Escova
11 - Escova
12 - Conector de Ligação

Item	Código	Modelo	Potência (W)	rpm	Tensão Campo (VCC)	Forma Construtiva	Conjugado Nominal (N.m)	Corrente Armadura A	Corrente Partida (IP) A	Peso (kg)
01	28132	MIP - C50	060	2000	090	B - 14 - Sem Base / Com Flange	0,28	0,90	04	2,5
02	28131	MIP - C50	060	2000	090	B - 14 - Com Base / Com Flange	0,28	0,90	04	2,5
03	28134	MIP - C50	060	2000	180	B - 14 - Sem Base / Com Flange	0,28	0,45	02	2,5
04	28133	MIP - C50	060	2000	180	B - 14 - Com Base / Com Flange	0,28	0,45	02	2,5
05	28136	MIP - C50	110	4000	090	B - 14 - Sem Base / Com Flange	0,26	1,70	10	2,5
06	28135	MIP - C50	110	4000	090	B - 14 - Com Base / Com Flange	0,26	1,70	10	2,5
07	28138	MIP - C50	110	4000	180	B - 14 - Sem Base / Com Flange	0,26	0,85	05	2,5
08	28137	MIP - C50	110	4000	180	B - 14 - Com Base / Com Flange	0,26	0,85	05	2,5
09	28140	MIP - C50	200	4000	090	B - 14 - Sem Base / Com Flange	0,48	2,90	20	3,0
10	28139	MIP - C50	200	4000	090	B - 14 - Com Base / Com Flange	0,48	2,90	20	3,0
11	28142	MIP - C50	200	4000	180	B - 14 - Sem Base / Com Flange	0,48	1,45	10	3,0
12	28141	MIP - C50	200	4000	180	B - 14 - Com Base / Com Flange	0,48	1,45	10	3,0
Item	Código	Modelo	Potência (W)	rpm	Tensão Campo (VCC)	Forma Construtiva	Conjugado Nominal (N.m)	Corrente Armadura B	Corrente Partida (IP) A	Peso (kg)
