Motorredutores e Redutores - Linha BONTORK

BNK-030

BNK-045

BNK-050

BNK-063



Base para Redutor (mm)

CÓDIGO BNK A B C D E F øG H K øM øS øT
 76.050.128 30 50 78 82 97 10,0 19,0 50 55 2,0 65 7,0 7
 76.050.129 45  50 98 85 115  9,5 24,0 50  72 5,0 65 10,5 7
 76.050.130 50 64 113  113  139 12,0 28,0 68 82  5,5 94  10,5 7
 76.050.131 63 95  133  114  157  16,5  32,5 75  100 5,0  90 10,5 9



Eixos de Saída (mm)

CÓDIGO TIPO VF d B B1 G1 L L1 b1 t1
76.050.112  Simples 30  14 25  36,5  55  95  126  5  16
76.050.114 Simples  45  18  32  43,0 65  113  151  6  20
76.050.115 Simples  50  25  52  60,0  81  146  200  8  28
76.050.116  Simples  63  25  60  63,0  120  190  246  8  28
76.050.117 Duplo 45  18 32 43,0 65 113 151 6 20
76.050.118 Duplo  63  25  60 63,0  120  190  246  8  28

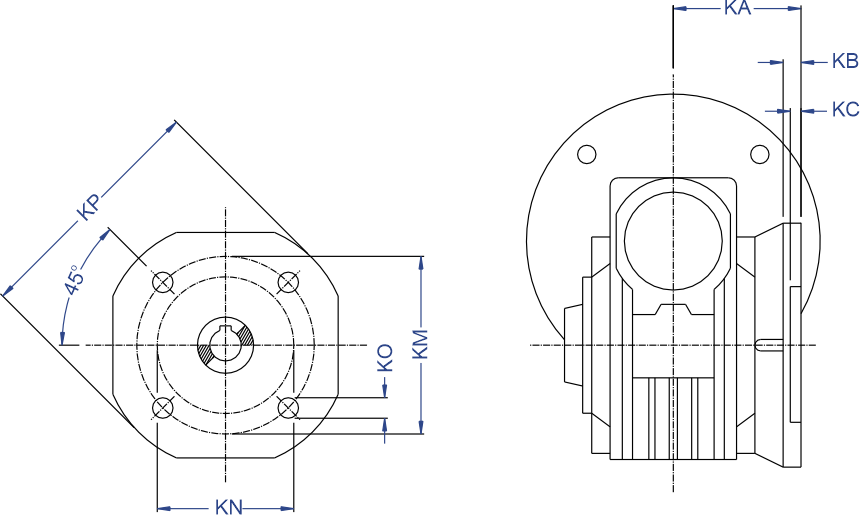

Flange de Saída (mm)

CÓDIGO BNK KA KB KC KM KN KO KP
76.050.119 30  52 8  6  68  50  7  80
76.050.120 45  67 7  4  87  60  9  110
76.050.121 50  90 9  5  90  70  11  125
76.050.122  63  82 10  6  150  115  11 180



Braço de Torção (mm)

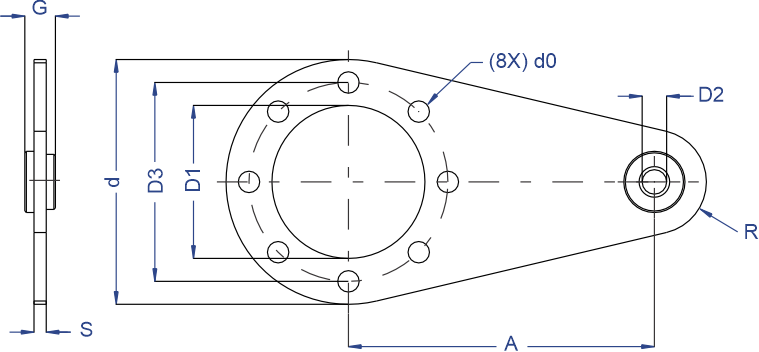

CÓDIGO BNK A d d0 D1 D2 D3 G R S
 76.050.108  30 100 80  7  50  8  65  14  18  4
 76.050.109  45 100  80  7  50  8  65  14  18 4
 76.050.110  50 100 110 7  68  8  94  14  18 4
 76.050.111  63 150  110 9 75 10 90  20  30 6

Redutores Bontork - Tamanho 30

Item Código Modelo Relação
1 : x		 Eixo Flange Flange para Motor
01 76.050.001 RD-FCPDK030  5 9 80 56B14
02 76.050.012 RD-FCPDK030  5 11 90 63B14
03 76.050.002 RD-FCPDK030  7 9 80 56B14
04 76.050.014 RD-FCPDK030  7 11 90 63B14
05 76.050.003 RD-FCPDK030  10 9 80 56B14
06 76.050.015 RD-FCPDK030  10 11 90 63B14
07 76.050.004 RD-FCPDK030  15 9 80 56B14
08 76.050.126 RD-FCPDK030  15 11 80 -
09 76.050.016 RD-FCPDK063  15 11 90 63B14
10 76.050.011 RD-FCPDK030  19 9 80 56B14
11 76.050.017 RD-FCPDK030  19 11 90 63B14
12 76.050.006 RD-FCPDK030  25 9 80 56B14
13 76.050.018 RD-FCPDK030  25 11 90 63B14
14 76.050.007 RD-FCPDK030  30 9 80 56B14
15 76.050.019 RD-FCPDK030  30 11 90 63B14
16 76.050.008 RD-FCPDK030  39 9 80 56B14
17 76.050.020 RD-FCPDK030  39 11 90 63B14
18 76.050.009 RD-FCPDK030  50 9 80 56B14
19 76.050.021 RD-FCPDK030  50 11 90 63B14
20 76.050.010 RD-FCPDK030  61 9 80 56B14
21 76.050.005 RD-FCPDK030  80 9 80 56B14

Redutores Bontork - Tamanho 45

Item Código Modelo Relação
1 : x		 Eixo Flange Flange para Motor
22 76.050.022 RD-FCPDK045  5 11 90 63B14
23 76.050.023 RD-FCPDK045  7 11 90 63B14
24 76.050.041 RD-FCPDK045  7 14 105 71B14
25 76.050.042 RD-FCPDK045  8 14 105 71B14
26 76.050.024 RD-FCPDK045  10 11 90 63B14
27 76.050.035 RD-FCPDK045  10 11 140 63B5
28 76.050.043 RD-FCPDK045  10 14 105 71B14
29 76.050.025 RD-FCPDK045  14 11 90 63B14
30 76.050.036 RD-FCPDK045  14 11 140 63B5
31 76.050.044 RD-FCPDK045  14 14 105 71B14
33 76.050.026 RD-FCPDK045  21 11 90 63B14
34 76.050.045 RD-FCPDK045  21 14 105 71B14
35 76.050.027 RD-FCPDK045  25 11 90 63B14
36 76.050.046 RD-FCPDK045  25 14 105 71B14
37 76.050.028 RD-FCPDK045  28 11 90 63B14
38 76.050.037 RD-FCPDK045  28 11 140 63B5
39 76.050.047 RD-FCPDK045  28 14 105 71B14
40 76.050.029 RD-FCPDK045  37 11 90 63B14
41 76.050.038 RD-FCPDK045  37 11 140 63B5
42 76.050.048 RD-FCPDK045  37 14 105 71B14
43 76.050.030 RD-FCPDK045  46 11 90 63B14
44 76.050.039 RD-FCPDK045  46 11 140 63B5
45 76.050.031 RD-FCPDK045  60 11 90 63B14
46 76.050.040 RD-FCPDK045  60 11 140 63B5
47 76.050.032 RD-FCPDK045  70 11 90 63B14
48 76.050.034 RD-FCPDK045  100 11 140 63B5
49 76.050.033 RD-FCPDK045  102 11 90 63B14
50 76.050.104 RD-FCPDK045  102 11 140 63B5
51 76.050.049 76.050.049  102 14 105 71B14

Redutores Bontork - Tamanho 50

Item Código Modelo Relação
1 : x		 Eixo Flange Flange para Motor
52 76.050.052 RD-FCPDK050  5 14 105 71B14
53 76.050.069 RD-FCPDK050  5 19 120 80B14
54 76.050.053 RD-FCPDK050  7 14 105 71B14
55 76.050.123 RD-FCPDK050  7 19 120 80B14
56 76.050.070 RD-FCPDK050  8 19 120 80B14
57 76.050.054 RD-FCPDK050  10 14 105 71B14
58 76.050.064 RD-FCPDK050  10 14 160 71B5
59 76.050.055 RD-FCPDK050  14 14 105 71B14
60 76.050.065 RD-FCPDK050  14 14 160 71B5
61 76.050.071 RD-FCPDK050  14 19 120 80B14
63 76.050.072 RD-FCPDK050  15 19 120 80B14
64 76.050.056 RD-FCPDK050  18 14 105 71B14
65 76.050.066 RD-FCPDK050  18 14 160 71B5
66 76.050.073 RD-FCPDK050  18 19 120 80B14
67 76.050.074 RD-FCPDK050  25 19 120 80B14
68 76.050.057 RD-FCPDK050  26 14 105 71B14
69 76.050.075 RD-FCPDK050  26 19 120 80B14
70 76.050.125 RD-FCPDK050  26 14 160 71B5
71 76.050.058 RD-FCPDK050  36 14 105 71B14
72 76.050.059 RD-FCPDK050  43 14 105 71B14
73 76.050.067 RD-FCPDK050  43 14 160 71B5
74 76.050.060 RD-FCPDK050  50 14 105 71B14
75 76.050.061 RD-FCPDK050  60 14 105 71B14
76 76.050.062 RD-FCPDK050  80 14 105 71B14
77 76.050.068 RD-FCPDK050  80 14 160 71B5
78 76.050.051 RD-FCPDK050  100 11 140 63B5
79 76.050.063 RD-FCPDK050  100 14 105 71B14

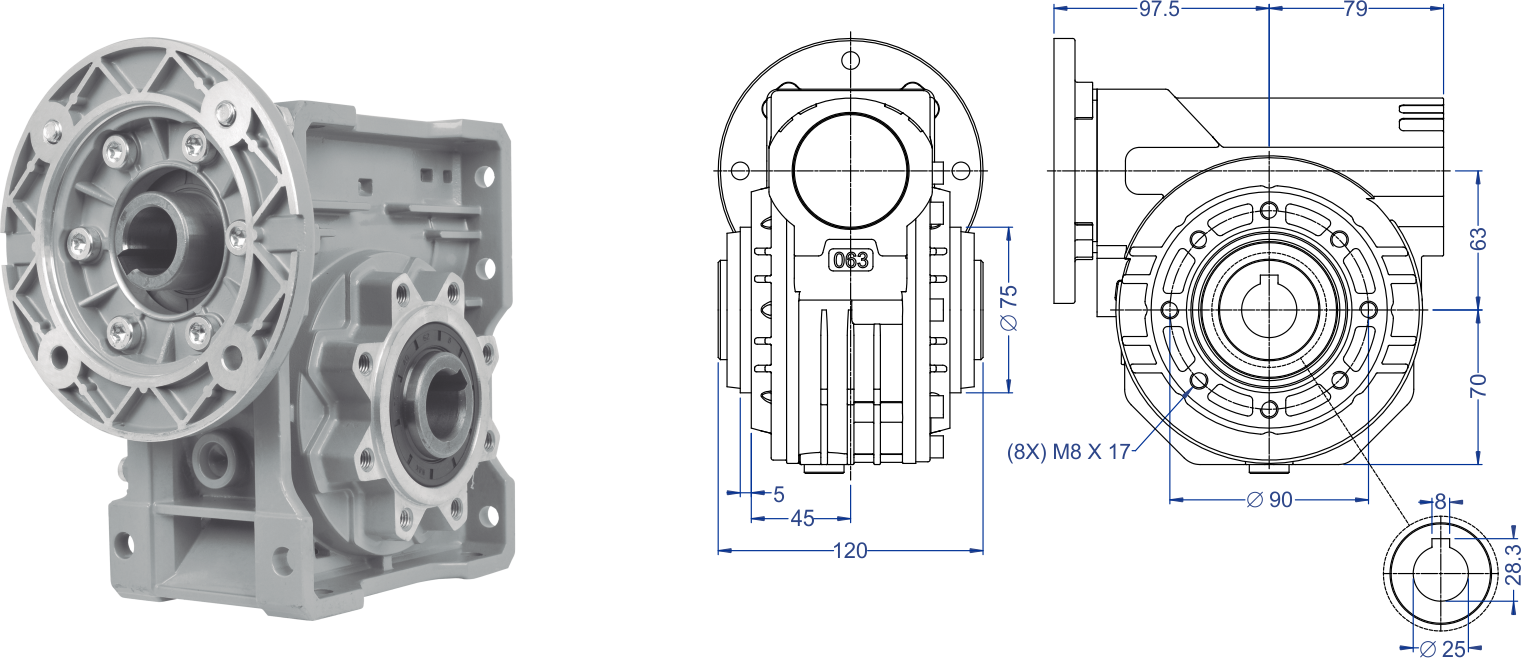

Redutores Bontork - Tamanho 63

Item Código Modelo Relação
1 : x		 Eixo Flange Flange para Motor
100 76.050.079 RD-FCPDK063  67 14 105 71B14
101 76.050.082 RD-FCPDK063  67 14 160 71B5
102 76.050.080 RD-FCPDK063  80 14 105 71B14
102 76.050.080 RD-FCPDK063  80 14 105 71B14
103 76.050.083 RD-FCPDK063  80 14 160 71B5
104 76.050.081 RD-FCPDK063  94 14 105 71B14
80 76.050.084 RD-FCPDK063  7 19 120 80B14
81 76.050.097 RD-FCPDK063  7 24 200 90B5
82 76.050.085 RD-FCPDK063  10 19 120 80B14
83 76.050.093 RD-FCPDK063  10 24 140 80B14
84 76.050.098 RD-FCPDK063  10 24 200 90B5
85 76.050.086 RD-FCPDK063  15 19 120 80B14
86 76.050.94 RD-FCPDK063  15 24 140 80B14
87 76.050.099 RD-FCPDK063  15 24 200 90B5
88 76.050.087 RD-FCPDK063  19 19 120 80B14
89 76.050.095 RD-FCPDK063  19 24 140 80B14
90 76.050.100 RD-FCPDK063  19 24 200 90B5
91 76.050.088 RD-FCPDK063  24 19 120 80B14
92 76.050.089 RD-FCPDK063  30 19 120 80B14
93 76.050.096 RD-FCPDK063  30 24 140 80B14
94 76.050.101 RD-FCPDK063  30 24 200 90B5
95 76.050.090 RD-FCPDK063  36 19 120 80B14
96 76.050.077 RD-FCPDK063  45 14 105 71B14
97 76.050.078 RD-FCPDK063  50 14 105 71B14
98 76.050.091 RD-FCPDK063  50 19 120 80B14
99 76.050.092 RD-FCPDK063  60 19 120 80B14

Redutores Bontork - Eixo Simples de Saída

Item Código Modelo Descrição
105 76.050.112 BNK-030  Eixo Simples de Saída 14 mm
106 76.050.114 BNK-045  Eixo Simples de Saída 18 mm
107 76.050.115 BNK-050  Eixo Simples de Saída 25 mm
108 76.050.116 BNK-063  Eixo Simples de Saída 25 mm

Redutores Bontork - Eixo Duplo de Saída

Item Código Modelo Descrição
109 76.050.117 BNK-045  Eixo Duplo de Saída 18 mm
110 76.050.118 BNK-063  Eixo Duplo de Saída 25 mm

Redutores Bontork - Flange de Saída

Item Código Modelo Descrição
111 76.050.119 BNK-030  Flange de Saída - BNK-030
112 73.050.120 BNK-045  Flange de Saída - BNK-045
113 73.050.121 BNK-050  Flange de Saída - BNK-050
114 76.050.122 BNK-063  Flange de Saída - BNK-063

Redutores Bontork - Braço de Torção

Item Código Modelo Descrição
115 76.050.108 BNK-030  Braço de Torção - BNK-030
116 76.050.109 BNK-045  Braço de Torção - BNK-045
117 76.050.110 BNK-050  Braço de Torção - BNK-050
118 76.050.111 BNK-063  Braço de Torção - BNK-063

Redutores Bontork - Base para Redutor

Item Código Modelo Descrição
119 76.050.128 BNK-030  Base para Redutor - BNK-030
120 76.050.129 BNK-045  Base para Redutor - BNK-045
121 76.050.130 BNK-050  Base para Redutor - BNK-050
122 76.050.131 BNK-063  Base para Redutor - BNK-063
