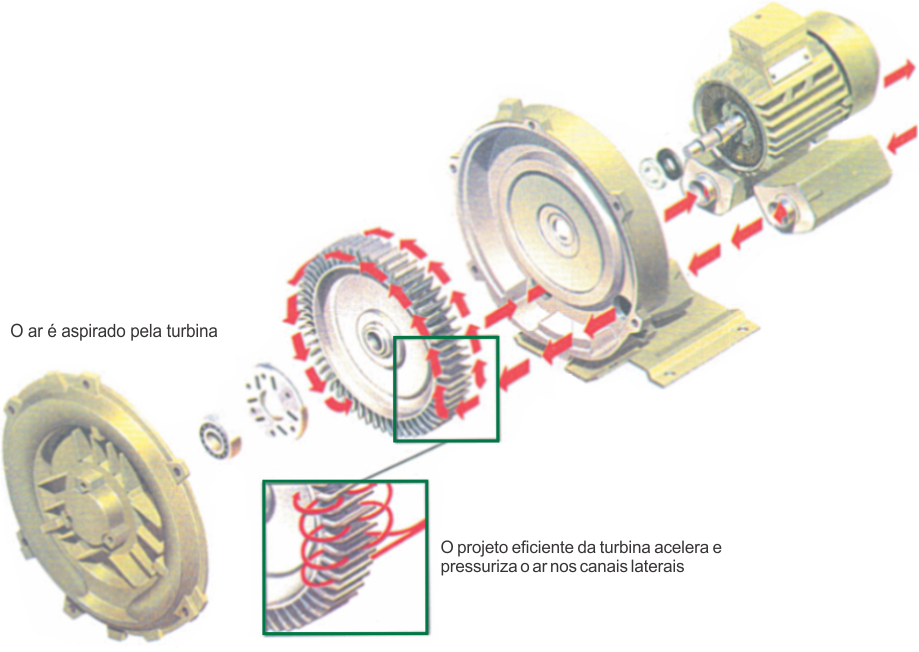

Princípio de Funcionamento

Condições de Trabalho

Os Compressores Radias transportam ar cuja temperatura não pode exceder 45°C.

As curvas características indicadas para pressão e vácuo foram obtidas nos laboratórios de alta tecnologia.

As curvas são válidas para compressão de ar com temperatura ambiente de 15° a 25°C e pressão atmosférica de 1014 mbar com tolerância de ± 10%.

Os Compressores são refrigerados a ar pela turbina dos motores elétricos com classe de proteção IP55.

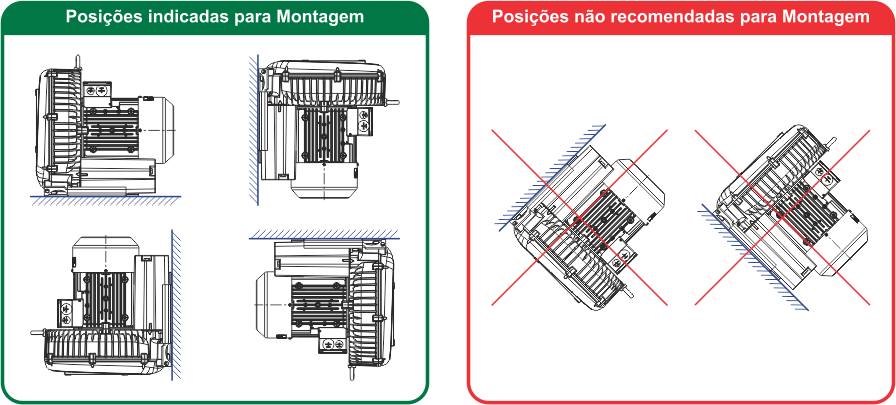

Podem ser instalados nas posições axiais como mostram as figuras abaixo:

Ar seco para insuflar, resfriar, ventilar ou succionar com eficiência e economia de energia, Compressores Radiais ASTEN!

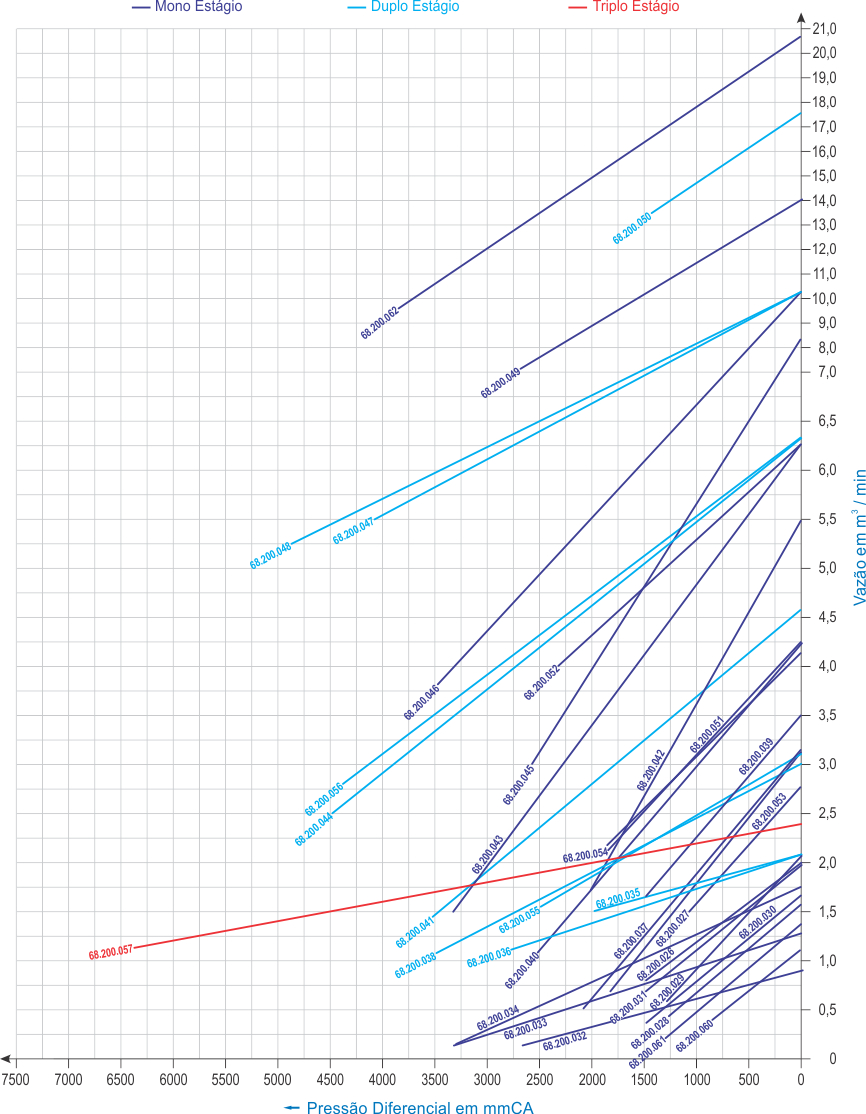

Curvas Características para Vácuo - 60 Hz

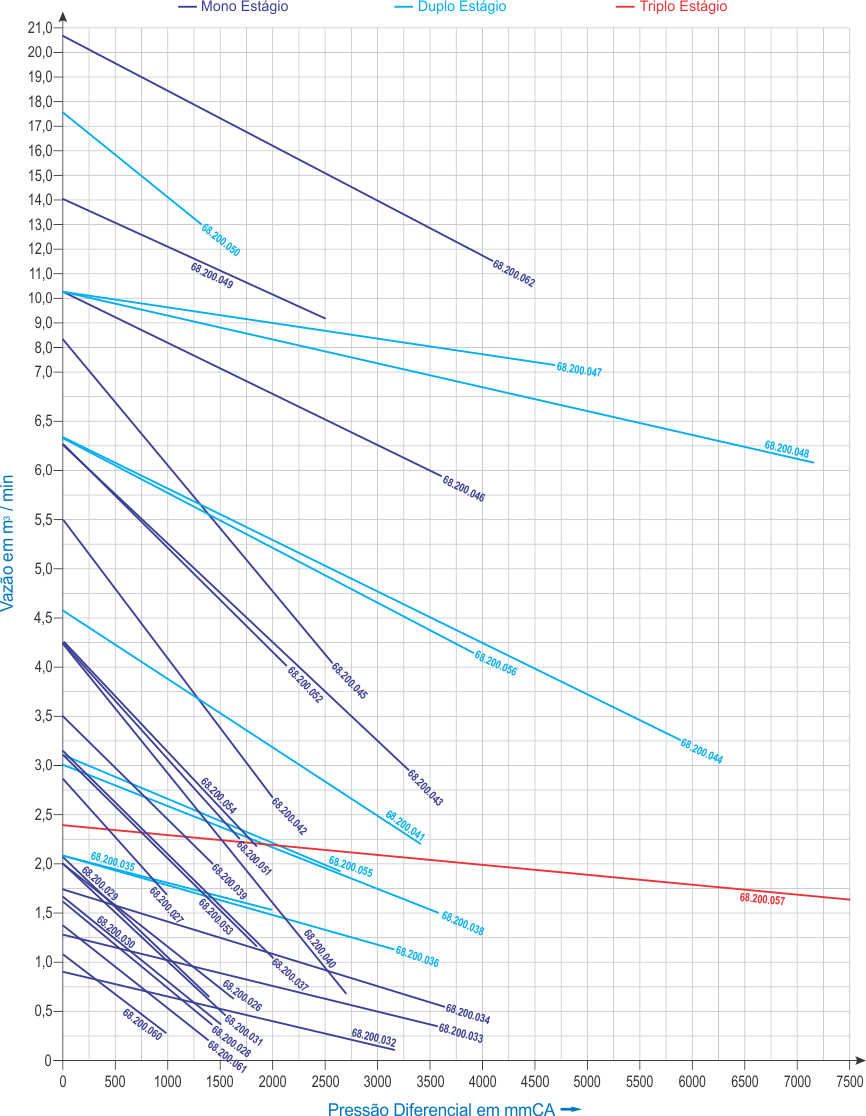

Curvas Características para Pressão - 60 Hz

Esquema de Ligação Motor Monofásico

Esquema de Ligação Motor Trifásico

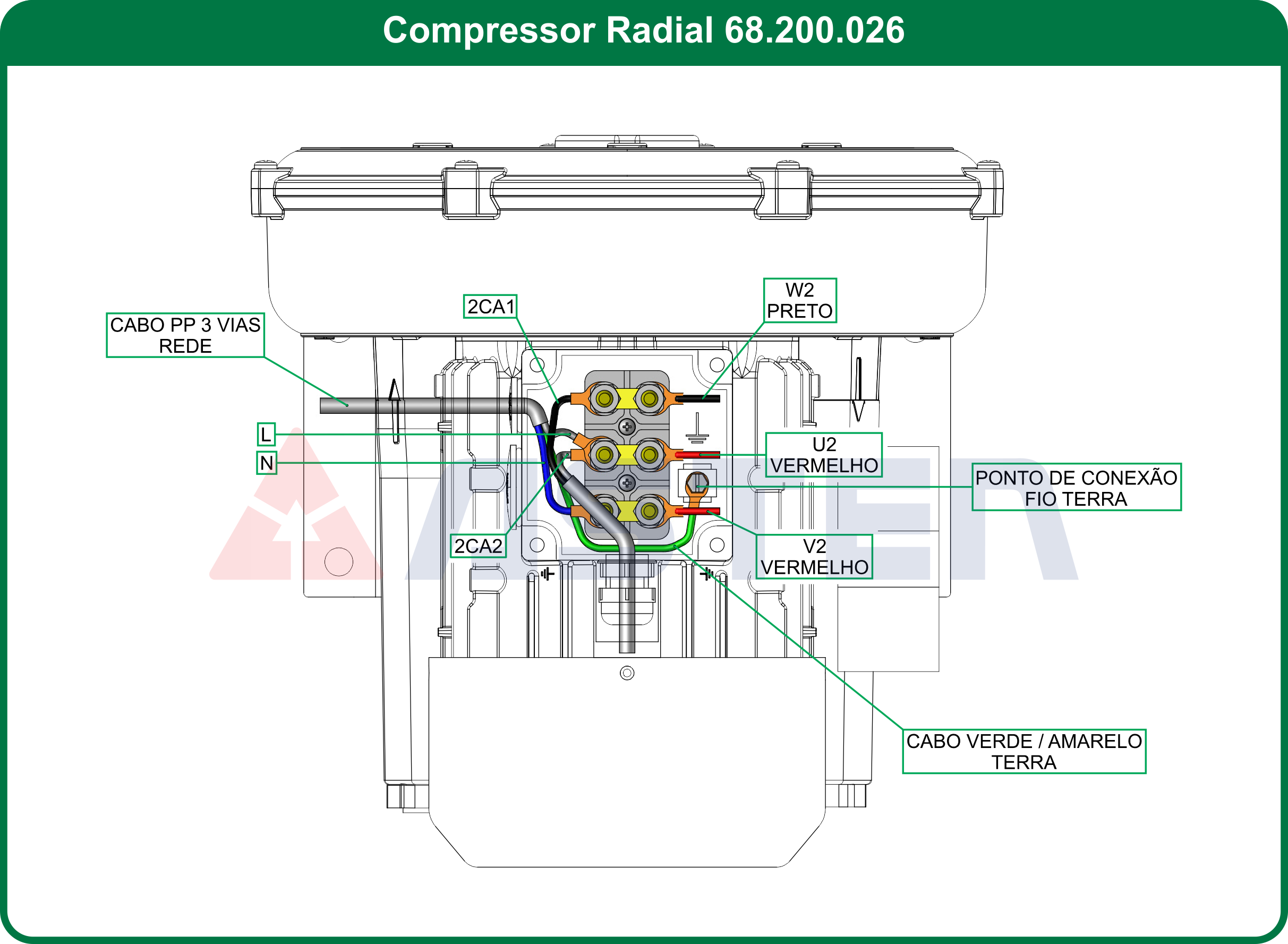

Esquema de Ligação Exclusivo para o Compressor Radial 68.200.026

Compressor Radial de Canal Lateral Monobloco - Mono Estágio - Motor Monofásico - Série 2

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
01	68.200.060	CRC - 2 010 15 SS	Mono Estágio	00,23	00,30	Monofásico	127 / 230	50 / 60	01,5 / 1,6	900	1.000	1,14	48	006,0
02	68.200.061	CRC - 2 110 15 SS	Mono Estágio	00,28	00,38	Monofásico	127 / 230	50 / 60	01,7 / 1,9	1.300	1.400	1,42	50	008,0
03	68.200.028	CRC - 2 210 15 SS	Mono Estágio	00,45	00,60	Monofásico	127 / 230	50 / 60	06,0 / 3,0	1.300	1.400	1,60	56	011,0
04	68.200.029	CRC - 2 230 15 SS	Mono Estágio	00,45	00,60	Monofásico	127 / 230	50 / 60	06,0 / 3,0	1.300	1.400	2,02	57	011,0
05	68.200.026	CRC - 2 310 11 SS	Mono Estágio	00,80	01,10	Monofásico	230	50 / 60	4,1	1.500	1.600	2,00	57	014,0
06	68.200.027	CRC - 2 330 11 SS	Mono Estágio	00,80	01,10	Monofásico	230	50 / 60	4,1	1.100	1.000	2,75	58	014,0
07	68.200.137	CRC - 2 410 11 TS	Mono Estágio	00,90	01,22	Monofásico	230	50 / 60	6,8	1.600	1.400	2,65	65	015,0
08	68.200.053	CRC - 2 410 25 SS	Mono Estágio	01,30	01,74	Monofásico	127 / 230	50 / 60	16,6 / 8,3	1.800	1.900	3,15	64	016,0
09	68.200.054	CRC - 2 510 25 SS	Mono Estágio	01,75	02,35	Monofásico	127 / 230	50 / 60	24,0 / 12,0	1.800	1.800	4,25	70	026,0

Compressor Radial de Canal Lateral Monobloco - Mono Estágio - Alta Pressão - Motor Trifásico - Série 3

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
10	68.200.068	CRC - 3 350 46 TS	Mono Estágio	06,30	08,56	Trifásico	220-290D / 400-500Y	60	19,0 /11,0	3.900	5.100	6,17	70	082,0

Compressor Radial de Canal Lateral Monobloco - Duplo Estágio - Alta Pressão - Motor Trifásico - Série 3

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
11	68.200.135	CRC - 3 250 37 TS	Duplo Estágio	04,60	06,17	Trifásico	220-290D / 380-500Y	60	14,4 / 8,2	4.500	3.500	4,0	67	058,0
12	68.200.069	CRC - 3 550 66 TD	Duplo Estágio	12,60	16,80	Trifásico	400-500D / 690-725Y	60	22,0 / 12,9	5.800	5.100	6,33	76	132,0

Compressor Radial de Canal Lateral Monobloco - Triplo Estágio - Alta Pressão - Motor Trifásico - Série 3

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
13	68.200.070	CRC - 3 350 56 TT	Triplo Estágio	08,60	11,69	Trifásico	220-290D / 400-500Y	60	26,2 / 15,1	6.500	5.100	6,33	74	126,0

Compressor Radial de Canal Lateral Monobloco - Mono Estágio - Alta Pressão - Motor Trifásico - Série 4

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
14	68.200.032	CRC - 4 210 16 TS	Mono Estágio	00,63	00,84	Trifásico	220-275D / 380-480Y	50 / 60	03,0 / 1,7	2.700	3.200	0,95	62	016,0
15	68.200.033	CRC - 4 310 26 TS	Mono Estágio	00,94	01,26	Trifásico	220-275D / 380-480Y	50 / 60	04,0 / 2,3	3.400	3.600	1,33	62	017,0
16	68.200.034	CRC - 4 410 16 TS	Mono Estágio	01,30	01,74	Trifásico	220-275D / 380-480Y	50 / 60	05,4 / 3,1	3.400	3.700	1,75	62	023,0
17	68.200.064	CRC - 4 510 16 TS	Mono Estágio	01,75	02,35	Trifásico	220-275D / 380-480Y	50 / 60	07,6 / 4,4	3.400	3.200	2,40	68	026,0
18	68.200.065	CRC - 4 610 16 TS	Mono Estágio	02,55	03,40	Trifásico	220-275D / 380-480Y	50 / 60	11,2 / 6,5	3.670	3.200	3.25	71	032,0
19	68.200.066	CRC - 4 610 36 TS	Mono Estágio	03,80	05,10	Trifásico	220-275D / 380-480Y	50 / 60	14,2 / 8,2	3.875	5.400	3.25	71	035,0

Compressor Radial de Canal Lateral Monobloco - Duplo Estágio - Alta Pressão - Motor Trifásico - Série 4

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
20	68.200.071	CRC - 4 620 56 TD	Duplo Estágio	06,60	08,97	Trifásico	220-275D / 380-480Y	50 / 60	20,8 / 12,0	4.800	8.400	3,25	72	065,0
21	68.200.075	CRC - 4 220 26 TD	Duplo Estágio	00,94	01,26	Trifásico	220-275D / 380-480Y	50 / 60	04,0 / 2,3	4.400	4.800	1,00	62	024,0
22	68.200.076	CRC - 4 320 56 TD	Duplo Estágio	01,75	02,35	Trifásico	220 / 240 - 380 / 440	50 / 60	07,6 / 4,4	5600	6000	1,27	62	026,0
23	68.200.063	CRC - 4 620 36 TS	Duplo Estágio	03,80	05,10	Trifásico	220-290D / 380-500Y	50 / 60	14,2 / 8,2	4.600	4.200	3,25	71	048,0

Compressor Radial de Canal Lateral Monobloco - Mono Estágio - Motor Trifásico - Série 2

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
24	68.200.030	CRC - 2 210 16 TS	Mono Estágio	00,50	00,67	Trifásico	220-275D / 380-480Y	50 / 60	02,6 / 1,5	1.500	1.600	1,63	56	010,0
25	68.200.031	CRC - 2 230 16 TS	Mono Estágio	00,50	00,67	Trifásico	220-275D / 380-480Y	60	02,6 / 1,5	1.500	1.400	2,00	56	011,0
26	68.200.074	CRC - 2 410 16 TS HE	Mono Estágio	00,86	01,17	Trifásico	220-290D / 380-500Y	50 / 60	03,0 / 1,9	1.200	1.200	2,92	64	018,0
27	68.300.037	CRC - 2 410 21 TS HE	Mono Estágio	01,30	01,74	Trifásico	200-242D / 345-415Y	50 / 60	4,9 / 2,85	2.100	2.200	3,00	64	021,0
28	68.200.039	CRC - 2 430 26 TS HE	Mono Estágio	01,30	01,74	Trifásico	220-290D / 380-500Y	50 / 60	04,5 / 2,6	1.500	1.400	3,50	65	019,0
29	68.200.051	CRC - 2 510 26 TS HE	Mono Estágio	01,75	02,35	Trifásico	220-290D / 380-500Y	50 / 60	05,7 / 3,3	1.900	1.700	4,25	70	021,0
30	68.300.040	CRC - 2 510 36 TS HE	Mono Estágio	02,55	03,42	Trifásico	200-242D / 345-415Y	50 / 60	8,95 / 5,2	2.800	3.200	4,17	70	025,0
31	68.200.042	CRC - 2 530 36 TS HE	Mono Estágio	02,55	03,42	Trifásico	220-290D / 380-500Y	50 / 60	08,1 / 4,6	2.200	2.000	5,50	71	026,0
32	68.200.052	CRC - 2 710 26 TS HE	Mono Estágio	03,45	04,60	Trifásico	220-290D / 380-500Y	50 / 60	10,8 / 6,2	2.300	2.200	6,25	72	034,0
33	68.200.043	CRC - 2 710 36 TS HE	Mono Estágio	04,60	06,17	Trifásico	220-290D / 380-500Y	50 / 60	14,4 / 8,2	3.300	3.300	6,25	72	042,0
34	68.200.045	CRC - 2 730 36 TS HE	Mono Estágio	04,60	06,17	Trifásico	220-290D / 380-500Y	50 / 60	14,4 / 8,2	2.600	2.600	8,33	73	042,0
35	68.200.046	CRC - 2 810 26 TS HE	Mono Estágio	08,60	11,53	Trifásico	220-290D / 380-500Y	50 / 60	26,2 / 15,1	3.500	3.600	10,33	74	078,7
36	68.200.049	CRC - 2 830 26 TS HE	Mono Estágio	08,60	11,53	Trifásico	220-290D / 380-500Y	50 / 60	26,2 / 15,1	2.700	2.500	14,00	74	078,7
37	68.200.062	CRC - 2 910 36 TS HE	Mono Estágio	21,30	28,50	Trifásico	220-290D / 380-500Y	50 / 60	64,0 / 63,0	3.800	4.100	20,85	79	204,0

Compressor Radial de Canal Lateral Monobloco - Duplo Estágio - Motor Monofásico - Série 2

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
38	68.200.055	CRC - 2 420 35 SD	Duplo Estágio	01,75	02,35	Monofásico	127 / 230	50 / 60	24,0 / 12,0	2.500	2.700	3,15	69	024,0

Compressor Radial de Canal Lateral Monobloco - Duplo Estágio - Motor Trifásico - Série 2

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
39	68.200.035	CRC - 2 320 16 TD HE	Duplo Estágio	00,86	01,15	Trifásico	220-290D / 380-500Y	50 / 60	03,1 / 2,6	2.000	2.000	2,16	69	024,0
40	68.200.036	CRC - 2 320 26 TD HE	Duplo Estágio	01,30	01,74	Trifásico	220-290D / 380-500Y	50 / 60	04,5 / 2,6	2.800	3.200	2,16	69	027,0
41	68.200.038	CRC - 2 420 46 TD HE	Duplo Estágio	02,55	03,42	Trifásico	220-290D / 380-500Y	50 / 60	08,0 / 4,6	3.500	3.600	3,00	69	027,0
42	68.200.041	CRC - 2 520 46 TD HE	Duplo Estágio	03,45	04,63	Trifásico	220-290D / 380-500Y	50 / 60	10,8 / 6,2	3.600	3.400	4,58	74	040,0
43	68.200.136	CRC - 2 720 36 TD HE	Duplo Estágio	04,60	06,52	Trifásico	220-290D / 400-500Y	50 / 60	08,2 / 4,7	3.000	2.700	6,80	75	053,0
44	68.200.056	CRC - 2 720 46 TD HE	Duplo Estágio	06,30	08,45	Trifásico	220-290D / 380-500Y	50 / 60	19,0 / 11,0	4.400	3.900	6,35	75	070,0
45	68.200.044	CRC - 2 720 56 TD HE	Duplo Estágio	08,60	11,53	Trifásico	220-290D / 380-500Y	50 / 60	26,2 / 15,1	4.500	5.900	6,35	75	077,0
46	68.200.050	CRC - 2 840 26 TD HE	Duplo Estágio	08,60	11,53	Trifásico	220-290D / 380-500Y	50 / 60	26,2 / 15,1	1.400	1.300	17,50	78	160,0
47	68.200.047	CRC - 2 820 36 TD HE	Duplo Estágio	12,60	16,90	Trifásico	220-290D / 380-500Y	50 / 60	28,0 / 22,0	4.600	4.700	10,33	78	00205
48	68.200.048	CRC - 2 820 46 TD HE	Duplo Estágio	17,30	23,20	Trifásico	220-290D / 380-500Y	50 / 60	50,0 / 29,0	4.900	7.200	10,33	78	221,0
49	68.200.067	CRC - 2 920 37 TD HE	Duplo Estágio	21,30	28,95	Trifásico	400-500D / 690-725Y	50 / 60	36,5 / 21,0	4.282	3.773	21,80	84	00175

Compressor Radial de Canal Lateral Monobloco - Triplo Estágio - Motor Trifásico - Série 4

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
50	68.200.057	CRC - 4 530 86 TT	Triplo Estágio	06,30	08,45	Trifásico	220-275D / 380-480Y	50 / 60	23,0 / 13,3	6.400	10.300	2,40	73	068,0

Compressor Radial de Canal Lateral Monobloco - Mono Estágio - Sem Motor - Série 2

Item	Código	Modelo	Tipo	Motor Elétrico						Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				Potência	Potência	Rede	Tensão	Freq.	Corrente	Vácuo Máx.	Pressão Máx.	Vazão Máx.	Pressão Sonora	Peso Líquido
				kW	cv	Rede	Volts	Hz	Ampéres	mmCA	mmCA	m³/min	dB(a)	kg
51	68.200.058	CRC - 2 233 99S - Sem Motor	Mono Estágio							2.100	1.900	2,83	63	007,0
52	68.200.059	CRC - 2 713 99S - Sem Motor	Mono Estágio							3.000	2.700	8,83	75	016,0
53	68.200.134	CRC - 2 833 99S - Sem Motor	Mono Estágio							2.400	1.800	019	84	42

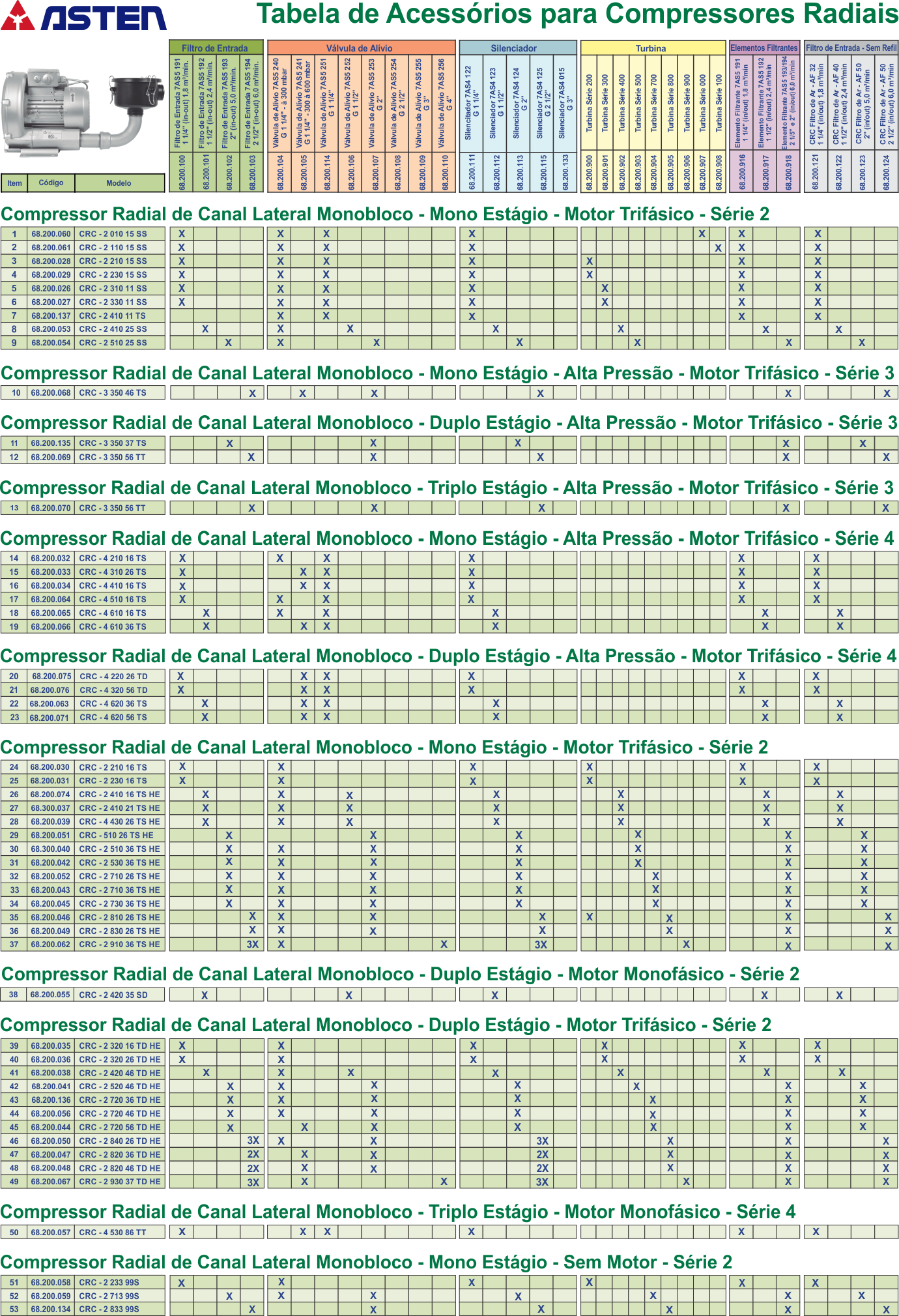

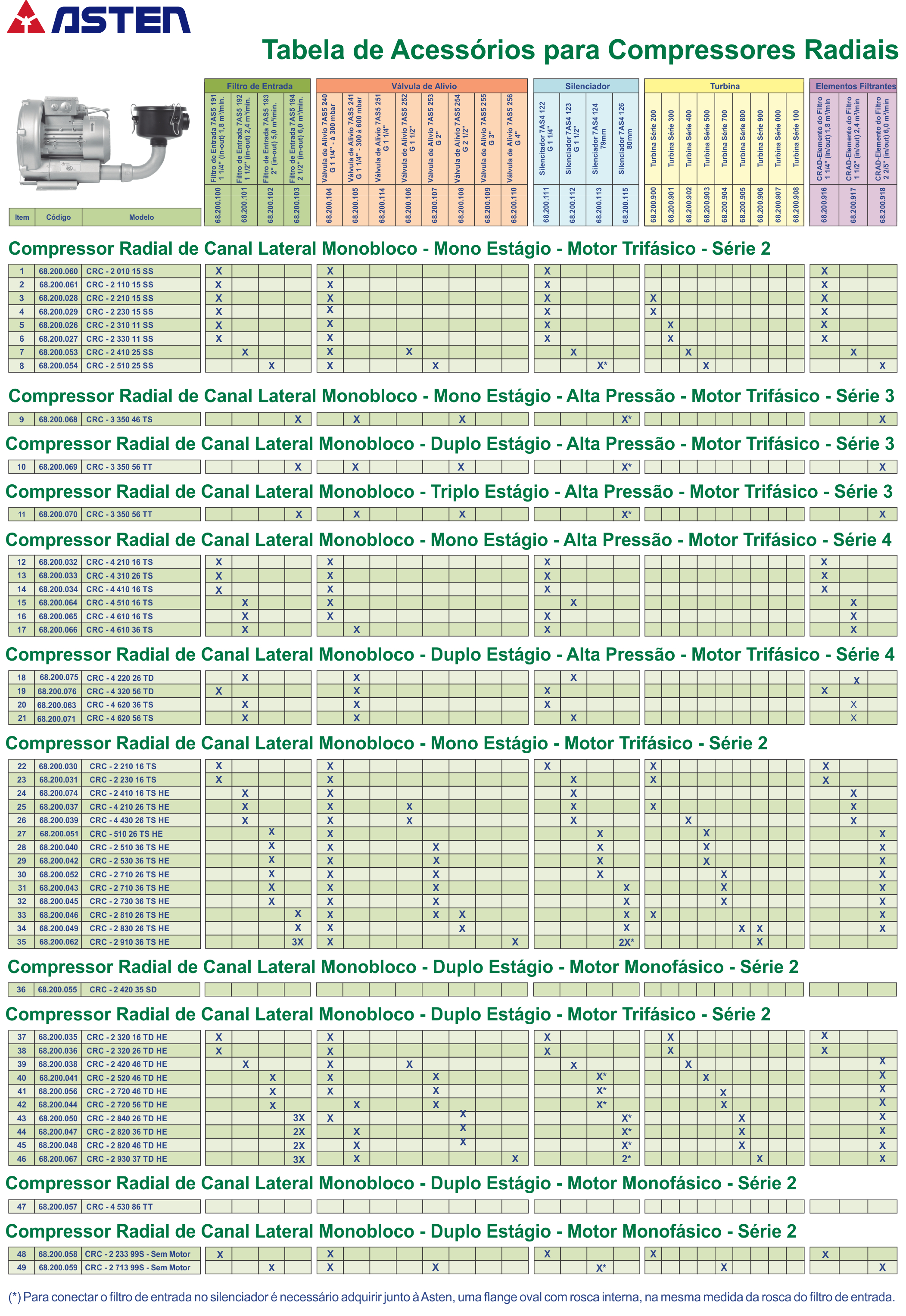

Acessórios - Filtro de Linha / Filtro de Entrada - Com Refil

Item	Código	Modelo	Vazão (m³/min)	Rosca Gás Entrada / Saída	Rosca	Refil	Peso (kg)
54	68.200.100	CRC - Filtro Entrada 7AS5 191	1,8	1 1/4	Interna	916	1
55	68.200.101	CRC - Filtro Entrada 7AS5 192	2,4	1 1/2	Interna	917	02,10
56	68.200.102	CRC - Filtro Entrada 7AS5 193	5,0	2	Interna	918	003,9
57	68.200.103	CRC - Filtro Entrada 7AS5 194	6,0	2 1/2	Interna	918	03,85

Acessórios - Refil - Elemento Filtrante da Linha 7AS5

Item	Código	Modelo	Vazão (m³/min)	Refil	Peso (kg)
58	68.200.916	CRC - Elemento do filtro 7AS5 191	1,8	Cartucho	000,2
59	68.200.917	CRC - Elemento do filtro 7AS5 192	2,4	Cartucho	00,34
60	68.200.918	CRC - Elemento do filtro 7AS5 193 e 194	6,0	Cartucho

Acessórios - Filtro de Entrada - Sem Refil

Item	Código	Modelo	Vazão (m³/min)	Rosca Gás Entrada / Saída	Rosca	Peso (kg)
61	68.200.121	CRC - Filtro de Ar - AF 32	1,8	1 1/4”	Interna	00,48
62	68.200.122	CRC - Filtro de Ar - AF 40	2,4	1 1/2”	Interna	00,65
63	68.200.123	CRC - Filtro de Ar - AF 50	5,0	2	Interna	00,80
64	68.200.124	CRC - Filtro de Ar - AF 65	6,0	2 1/2”	Interna	01,40

Acessórios - Válvula de Alívio

Item	Código	Modelo	Rosca Gás Entrada / Saída
65	68.200.104	CRC - Válvula de Alívio 7AS5 240 - à 300 mbar	G 1 1/4”
66	68.200.105	CRC - Válvula de Alívio 7AS5 241 - 300 à 600 mbar	G 1 1/4”
67	68.200.114	CRC - Válvula de Alívio 7AS5 240	G 1 1/4”
68	68.200.106	CRC - Válvula de Alívio 7AS5 252	G 1 1/2”
69	68.200.107	CRC - Válvula de Alívio 7AS5 253	G 2”
70	68.200.108	CRC - Válvula de Alívio 7AS5 254	G 2 1/2”
71	68.200.109	CRC - Válvula de Alívio 7AS5 255	G 3”
72	68.200.110	CRC - Válvula de Alívio 7AS5 256	G 4”

Acessórios - Silenciador

Item	Código	Modelo	Rosca Gás Entrada / Saída
73	68.200.111	CRC - Silenciador 7AS4 122	G 1 1/4”
74	68.200.112	CRC - Silenciador 7AS4 123	G 1 1/2”
75	68.200.113	CRC - Silenciador 7AS4 124	G 2”
76	68.200.115	CRC - Silenciador 7AS4 125	G 2 1/2”
77	68.200.133	CRC - Silenciador 7AS4 015	G 3”

Compressores Radiais e Acessórios
