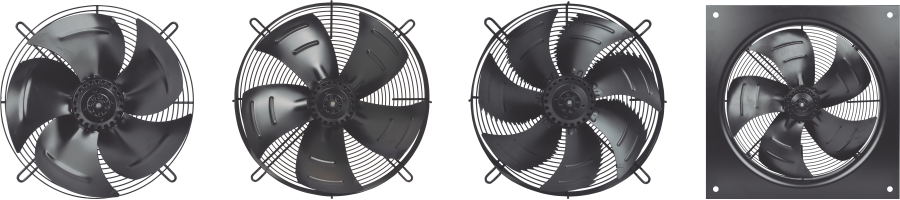

Ventiladores de Refrigeração - Axiais

Principais Características

Ventilador / Exaustor com motor de rotor externo, estrutura compacta, baixo consumo de energia e alta eficiência;
Motores trifásicos ou monofásicos com capacitor permanente, classe de isolação B, grau de proteção IP54, com protetor térmico (bi-metálico) e rolamentos blindados;
O conjunto de ventilação é fornecido com grade de proteção e caixa de ligação ou cabo conforme o modelo escolhido;
Todos os ventiladores axiais são fabricados com protetor térmico;
Faixas de temperatura de trabalho: - 30ºC a +60ºC e - 45ºC a +60ºC

Aplicações

Unidades de Refrigeração;
Resfriadores de água (Chillers);
Bombas de calor / trocadores de calor;
Unidades para câmaras frigoríficas (Plug-in);
Evaporadores;
Condensadores;
Forçadores de ar;
Unidades de água gelada;
Túnel de congelamento.

Código Inteligente para Ventiladores - Axiais

Tipos de grades disponíveis para os Ventiladores Axiais

Ventilador Trifásico

Ventilador Monofásico

VENTILADOR AXIAL - Exaustor - Motor Monofásico

Item	Código	Modelo	Direção do Fluxo de Ar	Pressão Sonora dB(a)	Mancal	Diâmetro da Hélice (mm)	Volume de Ar (m³/h) 50/60 Hz	Potência (W)	Tensão (V)	Freq. (Hz)	Rede	Peso (kg)
01	73.100.131	YWF 4S-200S-5DI	Exaustor	45	Rolamento	200	510	030	220	50 / 60	Monofásico	02,5
02	73.100.001	YWF 2S-250S-5DI	Exaustor	61	Rolamento	250	1.400	130	220	50 / 60	Monofásico	03,0
03	73.100.097	YWF 2S-300S-5DI	Exaustor	62	Rolamento	300	2.050	155	220	50 / 60	Monofásico	03,3
04	73.100.002	YWF 4S-300S-5DI	Exaustor	58	Rolamento	300	1.650	120	220	50 / 60	Monofásico	03,3
05	73.100.067	YWF 4S-315S-5DI	Exaustor	58	Rolamento	315	1.850	115	220	50 / 60	Monofásico	03,5
06	73.100.022	YWF 4S-350S-5BI	Exaustor	63	Rolamento	350	2.500	180	220	50 / 60	Monofásico	05,0
08	73.100.003	YWF 4S-350S-5DI	Exaustor	63	Rolamento	350	2.500	180	220	50 / 60	Monofásico	05,0
09	73.100.061	YWF 4S-350S-5DII	Exaustor	63	Rolamento	350	2.500	180	220	50 / 60	Monofásico	05,0
10	73.100.021	YWF 4S-350S-5DI (-45° a +60º)	Exaustor	60	Rolamento	350	3.000	180	220	50 / 60	Monofásico	05,0
12	73.100.085	YWF 4S-350S-7DI (Modelo asa de coruja)	Exaustor	62	Rolamento	350	3.500	200	220	50 / 60	Monofásico	05,0
13	73.100.108	YWF 4S-350S-7DI (-45° a +60º)	Exaustor	62	Rolamento	350	3.200	250	220	50 / 60	Monofásico	05,0
14	73.100.132	YWF 4S-350S-5F1	Exaustor	60	Rolamento	350	2.900	190	220	50 / 60	Monofásico	07,1
15	73.100.004	YWF 4S-400S-5DI	Exaustor	66	Rolamento	400	4.000	270	220	50 / 60	Monofásico	06,0
17	73.100.133	YWF 4S-400S-5FI	Exaustor	62	Rolamento	400	3.800	270	220	50 / 60	Monofásico	08,5
18	73.100.006	YWF 4S-450S-5DI	Exaustor	68	Rolamento	450	5.100	290	220	50 / 60	Monofásico	07,5
19	73.100.026	YWF 4S-450S-5DI (-45° a +60º)	Exaustor	68	Rolamento	450	5.100	320	220	50 / 60	Monofásico	07,5
20	73.100.069	YWF4E-450S-7DI	Exaustor	72	Rolamento	450	6.500	660	220	50 / 60	Monofásico	10,0
21	73.100.081	YWF 4S-450S-7DI	Exaustor	76	Rolamento	450	8.500	430	220	50 / 60	Monofásico	10,5
22	73.100.134	YWF 4S-450S-5F1I	Exaustor	64	Rolamento	450	4.800	350	220	50 / 60	Monofásico	10,0
23	73.100.016	YWF 6S-450S-5DI	Exaustor	60	Rolamento	450	5.100	160	220	50 / 60	Monofásico	07,3
24	73.100.150	YWF 4S-500S-5DI	Exaustor	70	Rolamento	500	6.800	500	220	50 / 60	Monofásico	10,0
26	73.100.117	YWF 6S-630S-5BII	Exaustor	67	Rolamento	630	7.000	740	220	50 / 60	Monofásico	15,4
27	73.100.054	YWF 6S-630S-5DI	Exaustor	70	Rolamento	630	10.500	700	220	50 / 60	Monofásico	15,4
43	73.100.109	YWF 4S-350S 5DI	Exaustor	63	Rolamento	350	2500	180	220	50/60	Monofásico	05,0

VENTILADOR AXIAL - Exaustor - Motor Trifásico

Item	Código	Modelo	Direção do Fluxo de Ar	Pressão Sonora dB(a)	Mancal	Diâmetro da Hélice (mm)	Volume de Ar (m³/h) 50/60 Hz	Potência (W)	Tensão (V)	Freq. (Hz)	Rede	Peso (kg)
28	73.100.118	YWF 2T-200S-5DI	Exaustor	45	Rolamento	200	510	028	220 / 380	50 / 60	Trifásico	02,5
29	73.100.119	YWF 4T-250S-5DI	Exaustor	54	Rolamento	250	1.000	055	220 / 380	50 / 60	Trifásico	03,0
30	73.100.017	YWF 4T-300S-5DI	Exaustor	55	Rolamento	300	1.650	120	220 / 380	50 / 60	Trifásico	03,3
31	73.100.060	YWF 4T-350S-5BI	Exaustor	63	Rolamento	350	2.500	180	220 / 380	50 / 60	Trifásico	05,0
32	73.100.018	YWF 4T-350S-5DI	Exaustor	63	Rolamento	350	2.500	170	220 / 380	50 / 60	Trifásico	05,0
34	73.100.005	YWF 4T-400S-5DI	Exaustor	66	Rolamento	400	4.000	245	220 / 380	50 / 60	Trifásico	06,0
35	73.100.128	YWF 4T-420S-5DI	Exaustor	63	Rolamento	420	4.300	270	220 / 380	50 / 60	Trifásico	06,5
36	73.100.007	YWF 4T-450S-5DI	Exaustor	68	Rolamento	450	5.100	290	220 / 380	50 / 60	Trifásico	07,5
37	73.100.056	YWF 4T-450S-5DI (-45° a +60º)	Exaustor	68	Rolamento	450	5.100	290	220 / 380	50 / 60	Trifásico	07,5
38	73.100.089	YWF 4T-450S-5DI	Exaustor	74	Rolamento	450	8.000	750	220 / 380	50 / 60	Trifásico	10,5
39	73.100.135	YWF 4T-450S-5F1I	Exaustor	64	Rolamento	450	4.800	290	220 / 380	50 / 60	Trifásico	10,0
41	73.100.019	YWF 6T-450S-5DI	Exaustor	63	Rolamento	450	3.400	160	220 / 380	50 / 60	Trifásico	07,5
42	73.100.008	YWF 4T-500S-5DI	Exaustor	71	Rolamento	500	6.500	500	220 / 380	50 / 60	Trifásico	10,0
44	73.100.070	YWF 4T-500S-7DI	Exaustor	74	Rolamento	500	9.800	850	220 / 380	50 / 60	Trifásico	15,4
47	73.100.139	YWF 4T-500S-5EI	Exaustor	68	Rolamento	500	6.800	500	220 / 380	50 / 60	Trifásico	16,0
49	73.100.122	YWF 4T-630S-7DI	Exaustor	80	Rolamento	630	19.000	2.200	220 / 380	50 / 60	Trifásico	15,5
50	73.100.010	YWF 6T-630S-5DI	Exaustor	73	Rolamento	630	11.000	740	220 / 380	50 / 60	Trifásico	15,4
51	73.100.129	YWF 6T-630S-5DI	Exaustor	70	Rolamento	630	12.000	930	220 / 380	50 / 60	Trifásico	15,4
52	73.100.094	YWF 6T-630S-7DI	Exaustor	73	Rolamento	630	15.000	1.100	220 / 380	50 / 60	Trifásico	24,0
53	73.100.082	YWF 6T-710S-7DI	Exaustor	75	Rolamento	710	16.000	1.250	220 / 380	50 / 60	Trifásico	25,0
54	73.100.087	YWF 67-710S-7FI	Exaustor	75	Rolamento	710	16.000	1.100	220 / 380	50 / 60	Trifásico	36,6
55	73.100.088	YWF 6T-800S-7DI	Exaustor	78	Rolamento	800	25.000	1800	220 / 380	50 / 60	Trifásico	48,6
56	73.100.100	YWF 6T-800S-7FI	Exaustor	78	Rolamento	800	25.000	1.800	220 / 380	50 / 60	Trifásico	44,0
57	73.100.083	YWF 8T-800S-7DI	Exaustor	75	Rolamento	800	15.500	1.100	220 / 380	50 / 60	Trifásico	44,0
58	73.100.990	YWF 8T-800S-7FI	Exaustor	75	Rolamento	800	15.500	1.100	220 / 380	50 / 60	Trifásico	44,0

VENTILADOR AXIAL - Soprador - Motor Monofásico

Item	Código	Modelo	Direção do Fluxo de Ar	Pressão Sonora dB(a)	Mancal	Diâmetro da Hélice (mm)	Volume de Ar (m³/h) 50/60 Hz	Potência (W)	Tensão (V)	Freq. (Hz)	Rede	Peso (kg)
59	73.100.098	YWF 2S-250B-5DI	Soprador	57	Rolamento	250	1.500	130	220	50 / 60	Monofásico	03,0
60	73.100.020	YWF 4S-300B-5DI	Soprador	55	Rolamento	300	1.650	115	220	50 / 60	Monofásico	03,3
61	73.100.023	YWF 4S-350B-5DI	Soprador	60	Rolamento	350	2.500	190	220	50 / 60	Monofásico	05,0
64	73.100.025	YWF 4S-400B-5DI	Soprador	66	Rolamento	400	4.000	270	220	50 / 60	Monofásico	06,0
65	73.100.027	YWF 4S-450B-5DI	Soprador	68	Rolamento	450	5.100	320	220	50 / 60	Monofásico	07,5
66	73.100.066	YWF 6S-450B-5DI	Soprador	58	Rolamento	450	3.420	160	220	50 / 60	Monofásico	07,5
77	73.100.116	YWF 6S-500B-5DI	Soprador	66		500	4800	275	220	50/60	Monofásico	10,0

VENTILADOR AXIAL - Soprador - Motor Trifásico

Item	Código	Modelo	Direção do Fluxo de Ar	Pressão Sonora dB(a)	Mancal	Diâmetro da Hélice (mm)	Volume de Ar (m³/h) 50/60 Hz	Potência (W)	Tensão (V)	Freq. (Hz)	Rede	Peso (kg)
68	73.100.028	YWF 4T-300B-5DI	Soprador	55	Rolamento	300	1.650	120	220 / 380	50 / 60	Trifásico	05,0
69	73.100.029	YWF 4T-350B-5DI	Soprador	63	Rolamento	350	2.500	170	220 / 380	50 / 60	Trifásico	05,0
70	73.100.030	YWF 4T-400B-5DI	Soprador	66	Rolamento	400	4.000	250	220 / 380	50 / 60	Trifásico	06,0
71	73.100.031	YWF 4T-450B-5DI	Soprador	68	Rolamento	450	5.100	290	220 / 380	50 / 60	Trifásico	07,5
74	73.100.086	YWF 4T-500B-5F1I	Soprador	68	Rolamento	500	6.500	500	220 / 380	50 / 60	Trifásico	14,0
75	73.100.130	YWF 6T-630B-5DI	Soprador	70	Rolamento	630	11.000	740	220 / 380	50 / 60	Trifásico	15,4
